KS-01(X100)

KĄTOWNIK SZEROKI – KS marki Wkręt-met to trójwymiarowe łączniki do gwoździowania, wykonane z blachy stalowej, przeznaczone są przede wszystkim do wykonywania różnego typu złączy ciesielskich.

Do połączeń można stosować łączniki trzpieniowe, takie jak gwoździe, wkręty, gwoździe karbowane, gwoździe krokwiowe oraz śruby.

Złącza kątowe posiadają własne schematy rozmieszczenia gwoździ.

Łączniki pokryte są ocynkiem białym, co zapewnia im ochronę antykorozyjną i występują w klasie reakcji na ogień A1.

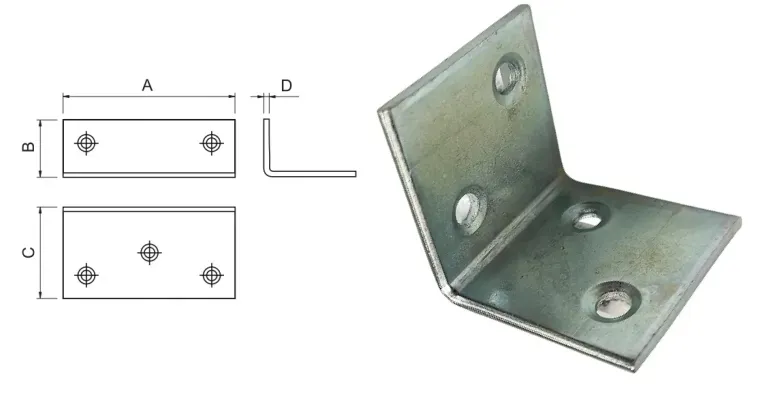

Parametry techniczne:

• Wymiar A [mm]: 32
• Wymiar B [mm]: 32
• Wymiar C [mm]: 30
• Wymiar D [mm]: 2
• Ilość otworów ø5: 4
• Nośność oblicz. połączenia [kN]: 1,13
• Ilość sztuk: 1szt

SCHEMAT GWOŹDZIOWANIA

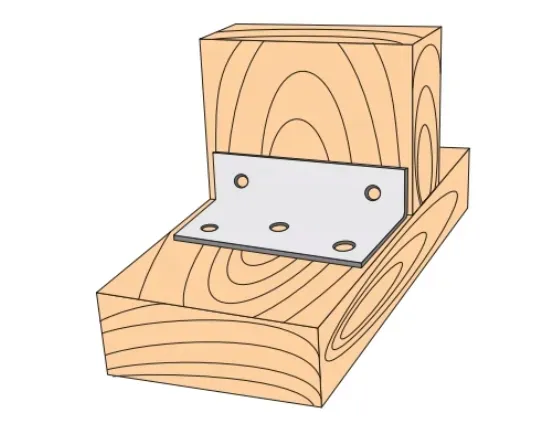

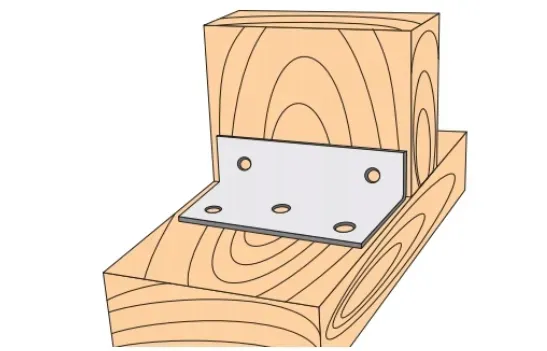

SPOSÓB MONTAŻU

1. Łączone elementy drewniane powinny być pozbawione wad (sęków, pęknięć, zabarwień, zgnilizn, wad budowy i kształtów, uszkodzeń mechanicznych), gdyż zmniejsza to ich wytrzymałość

2. Do wykonania połączenia należy dobrać odpowiednie łączniki trzpieniowe oraz ich odpowiednią długość w zależności od grubości łączonych elementów

3. Łączniki typu sworzniowego powinny spełniać wymagania normy PN-EN 14592+A1:2012

4. Wkręty i gwoździe należy stosować bezpośrednio do podłoża drewnianego bez wcześniejszego wywiercenia otworów

5. Łączniki powinny być stosowane zgodnie z projektem technicznym, opracowanym z uwzględnieniem polskich norm i przepisów budowlanych

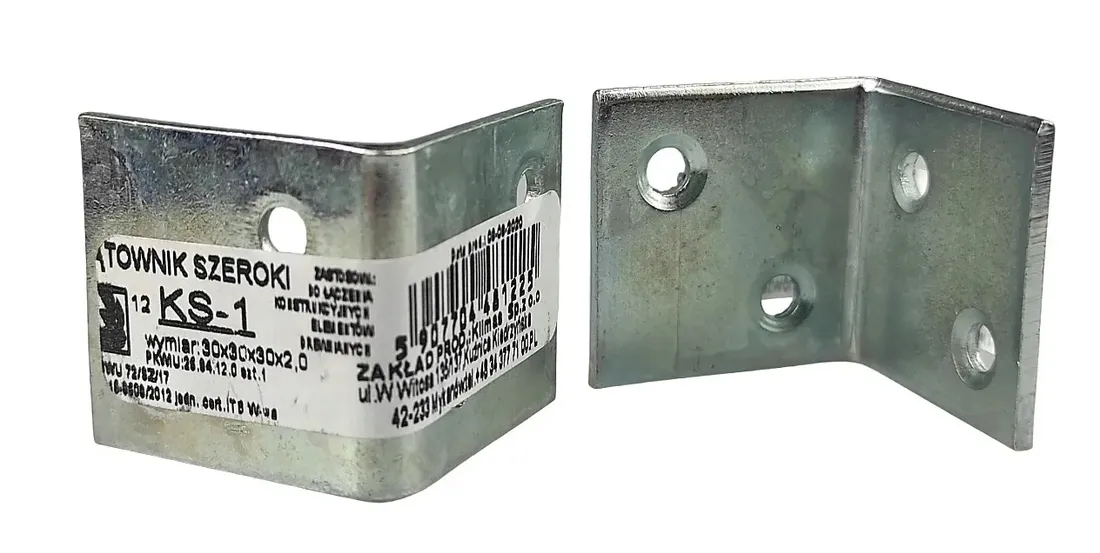

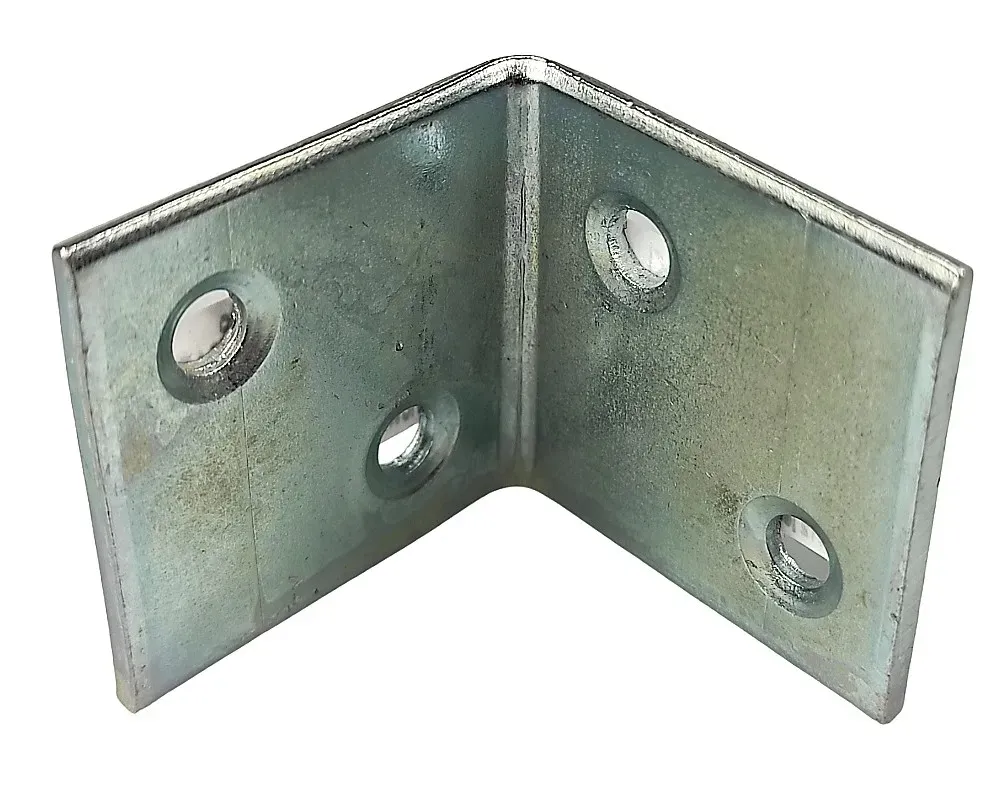

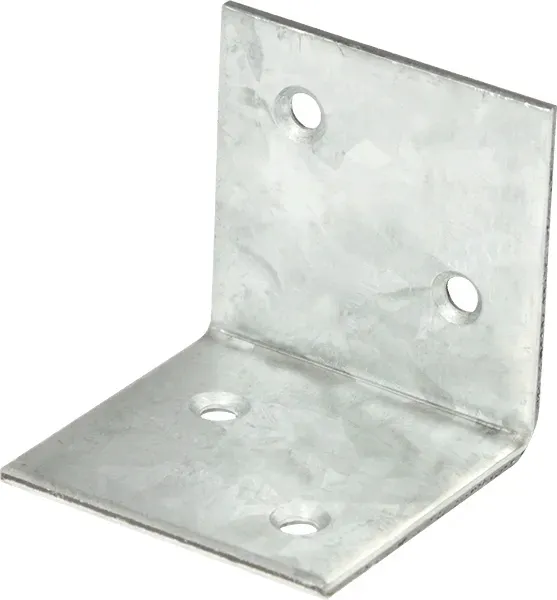

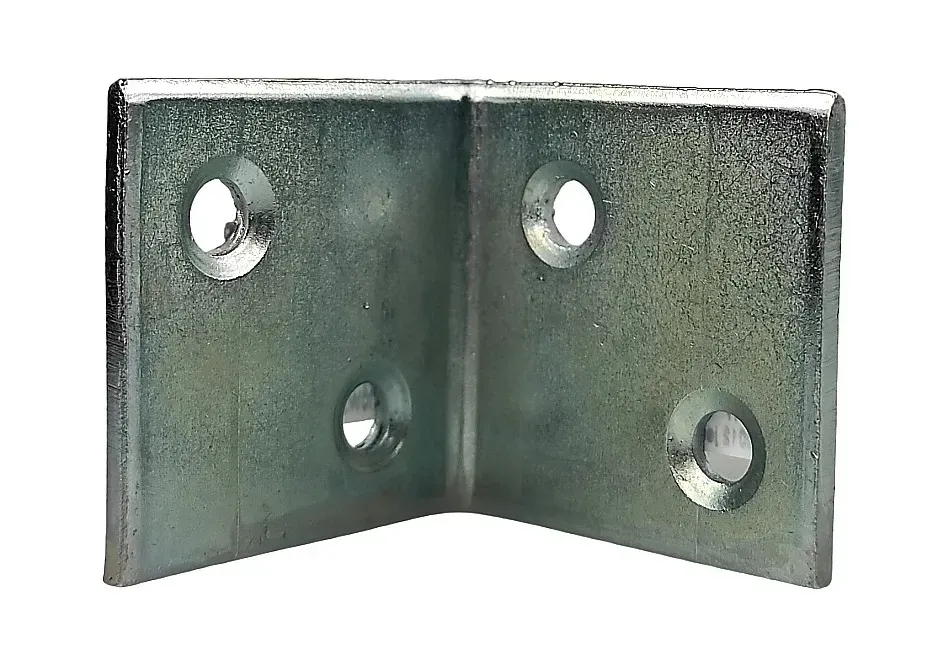

ZDJĘCIA PRODUKTU

Łączniki posiadają Krajową Ocenę Techniczną:

ITB-KOT-2019/0439 wydanie 1
