Sprzedawany przedmiot:

MT-41

.

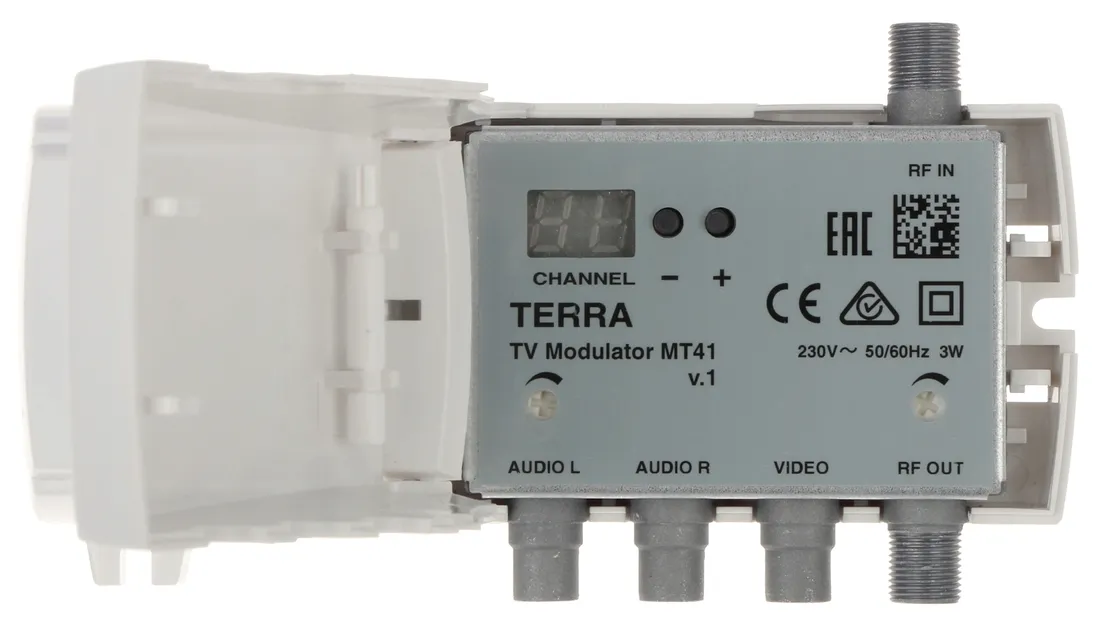

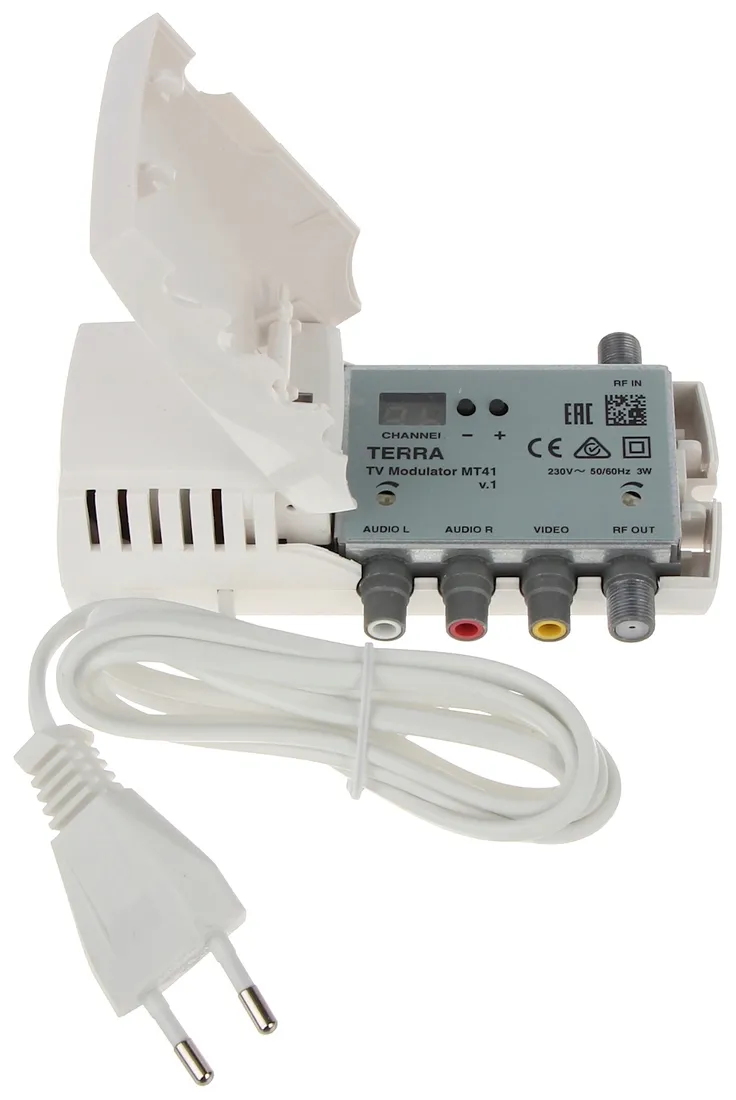

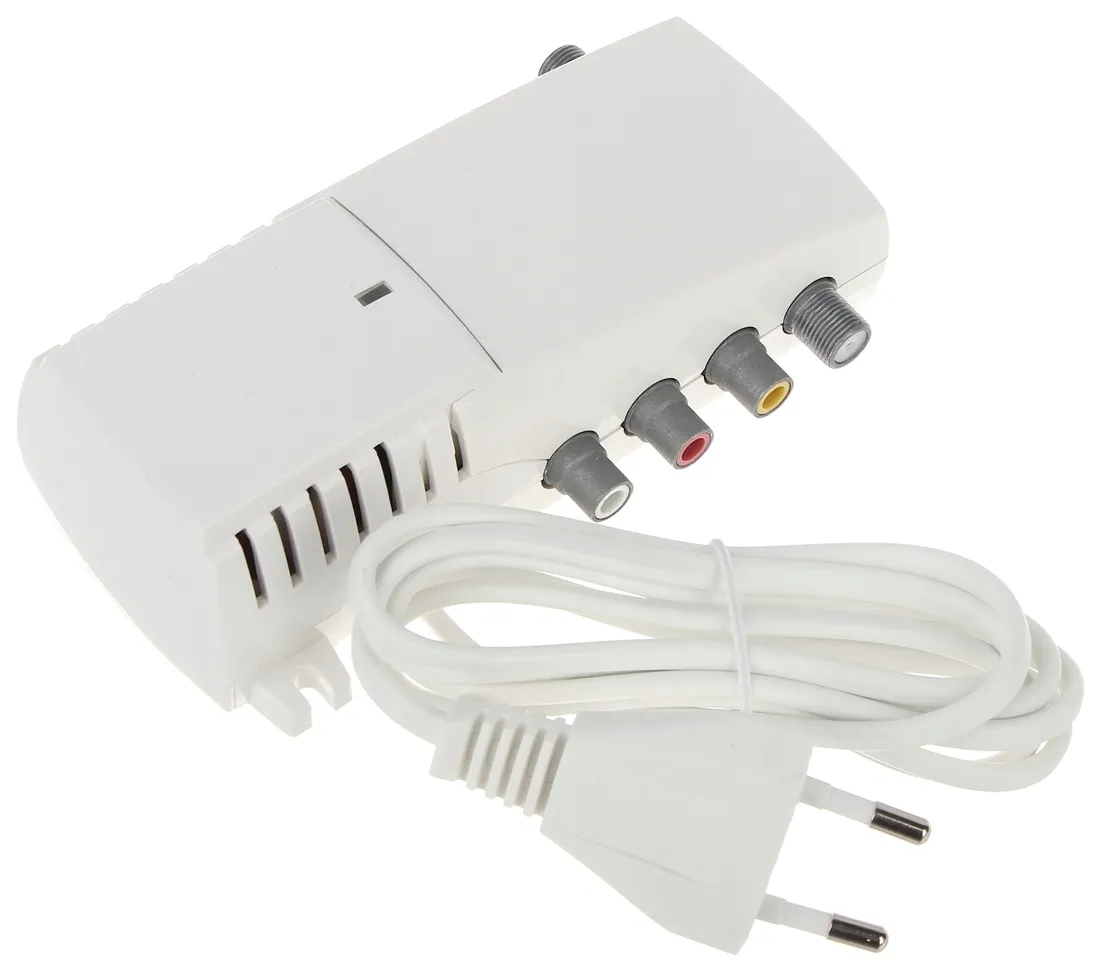

Dwuwstęgowy modulator ze sterowaniem mikroprocesorowym.

Wybór kanału wyjściowego jest dokonywany za pomocą dwóch przycisków (widocznych po otwarciu pokrywy), a jego numer, podobnie jak każdy parametr opisany poniżej, którego wartość można zmieniać, jest wyświetlany na wyświetlaczu LED.

Numer kanału oraz wartości innych parametrów są zapisywane w pamięci nieulotnej.

Zastosowanie kwarcowego układu stabilizacji (PLL) zapewnia prawie zerowy błąd częstotliwości.

Modulatory te można łączyć kaskadowo.

Istnieje możliwość zabezpieczenia modulatora przed nieautoryzowanym dostępem.

Należy zaznaczyć, że w porównaniu do poprzednich serii modulatorów firma Terra zaimplementowała więcej wariantów systemu PAL.

.

Wejścia:

1 szt. Video composite (Cinch) 1 szt. RF (F) 2 szt. audio (Cinch)

Wyjście:

1 szt. RF (F)

Zakres częstotliwości wejścia wideo:

20 Hz ... 6 MHz

Poziom / impedancja wej. wideo:

1 V ± 1 dB / 75 Ω

Zakres częstotliwości wejścia audio:

20 Hz ... 15 kHz

Regulacja poziomu wej. audio:

1  ... -14 dB

Poziom / impedancja / dewiacja wej. audio:

775 mV RMS / 10 kΩ / 50 kHz

Poziom (typowy) / impedancja wyj. RF:

90 dBµV / 75 Ω

Regulacja poziomu wyj. RF:

0  ... -20 dB

Wersja sygnału PAL wyj. RF:

B/G/D/K/H/I/L/M/N/Australia

Zakres częstotliwości (kanałów) wyj. RF:

470 MHz ... 862 MHz (K21-69)

Dokładność nośnych:

± 50 kHz

Częstotliwość podnośnej dźwięku:

4.5  ; 5.5  ; 6.0  ; 6.5 MHz

Zakres regulacji nośnej video:

± 2.25 MHz maks. z krokiem 0.25 MHz

Tłumienie przelotu SAT / Terr:

2.5 dB / 1.5 dB

Zakres częstotliwości przelotu SAT / Terr:

47 MHz ... 2150 MHz

Odpowiedź częstotliwościowa wideo:

± 1 dB

Współczynnik A/V:

12  / 16 dB

Głębokość modulacji amplitudy (typowa):

81 %

SNR (ważony):

≥ 55 dB

Zasilanie:

230 V AC @ 50Hz

Pobór mocy:

2.5 W

Temperatura pracy:

-10 °C ... 50 °C

Wybrane funkcje:

• regulacji częstotliwości nośnej wizji
• zmiany głębokości modulacji podnośnej dźwięku
• zmiany odstępu podnośnej audio od nośnej wideo
• regulacji poziomu wejściowego oraz dewiacji sygnału audio

Waga:

0.336 kg

Wymiary:

133  x 73  x 39 mm

Producent / Marka:

TERRA

2 lata

Deklaracja zgodności CE

Karta katalogowa producenta EN

Instrukcja EN
